Ο/H vanni έγραψε:

Οκ μπήκαν και τα 2 παραγγελία και πήρα και το magic controller εντυπώσεις όταν έρθουν σε ευχαριστώ πολύ

Ο/H vanni έγραψε:

Λοιπόν τελικά πήρα αυτό

AvLLdstcLS

αυτές

MuXFB0zcLS

Και αυτό

J0j3wBHcLS

Εντυπώσεις όταν με το καλό έρθουν

Ο/H RpMz έγραψε:

Display Spoiler

Μετά τον οδηγό του PSTN Gateway, ακολουθεί ο οδηγός με τον θερμοστάτη του καλοριφέρ.
Η ιδέα γεννήθηκε ύστερα από την εγκατάσταση των sensors θερμοκρασίας στα δωμάτια και την διαχείριση του air condition μέσω σεναρίων από τον Xiaomi iR Controller.Οπότε μας έμεινε στο τέλος η διαχείριση του καλοριφέρ.
Οπότε η σκέψη ήταν να δημιουργηθεί ένα κύκλωμα, που μέσα από το Mi Home να δοθεί εντολή μέσα από κάποιο σενάριο/sensor ή και remote από εμάς, ώστε να ξεκινήσει να λειτουργεί ο θερμοστάτης του καλοριφέρ. Θα μπορούσε όλο αυτό να γίνει πολύ πιο εύκολα με κάποιο άλλον θερμοστάτη της αγοράς (π.χ Legrand) με ενσωματωμένο Wi-Fi και application για την εύκολη διαχείριση του, αλλά όπως είπαμε πριν θέλαμε την διαχείριση του αποκλειστικά μέσω του Mi Home.
Αφού άνοιξα τον θερμοστάτη του καλοριφέρ και είδα τι καλώδια χρησιμοποιεί (είμαι άσχετος), έκανα κάποιες ερωτήσεις σχετικά με την συνδεσμολογία και κατέλεξα σε έναν απλό και οικονομικό θερμοστάτη.
Οπότε κάνω μία έρευνα και καταλήγω στα παρακάτω τα υλικά:

• Xiaomi Mi Smart WiFi Socket Plug ZigBee Version

• Siemens - RAA31.16

• HAGER /ESC200

• Καλώδιο Ρεύματος διπολικό με πρίζα. (Μπορείτε να χρησιμοποιήσετε από κάποια παλιά συσκευή)


Θα περιγράψω λίγο «μπακαλίστικα» το πως λειτουργεί, μιας και εγώ μερικά πράγματα δεν τα κατέχω και με καθοδήγησαν για να τα φτιάξω. Επίσης θα περιγράψω και λίγο τα υλικά, το τι κάνουν.
Αρχικά αγόρασα έναν φτηνό θερμοστάτη, μιας και με ενδιαφέρει να λειτουργεί όπως και ο προηγούμενος (on/off set temperature). Εγώ ήθελα να προσθέσω λειτουργία On/off που θα συνεργάζεται με τον ρελέ της Hager.
Οπότε σφάξαμε τον θερμοστάτη και προσθέσαμε ένα ζευγάρι καλώδιο στην πίσω επαφή του διακόπτη on/off. Επίσης λειτουργεί κανονικά και η χειροκίνητη λειτουργία του θερμοστάτη.
Φωτογραφίες από το «σφάξιμο» και κόλληση των καλωδίων με κολλητήρη.





Μια εικόνα του ρελε:

Σχετικά με την συνδεσμολογία του ρελέ:
Στο Α1 & Α2 θα συνδέσετε το διπολικό καλώδιο ρεύματος που θα καταλήγει στην Xiaomi SmartPlug.
Στη θέση3 & 4 του ρελέ, θα τοποθετηθεί το καλώδιο του θερμοστάτη
Ένα σχέδιο του ρελέ:

Και παραθέτω φωτογραφία, που το έχω τοποθετηθεί προσωρινά για δοκιμαστικούς λόγους.

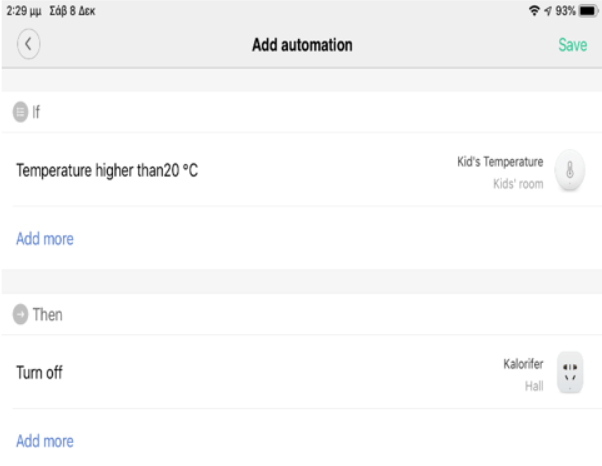

Αφού τελειώσουμε και με την εγκατάσταση, προσθέτουμε στα σενάρια στους sensors θερμοκρασίας που θέλουμε να γίνεται Power On ή off η πρίζα SmartPlug.


Και εδώ ολοκληρώθηκε το project.
